شاید با خود فکر کنید که آموزش المنت سازی چه ضرورتی دارد. در پاسخ باید بگوییم که دانش ساخت المنت حرارتی می‌تواند در موارد متعددی مفید باشد. ساده‌ترین فایده آن تعمیر یا تعویض المنت‌های معیوب دستگاه‌های موجود در منزل است و در نتیجه، کاهش هزینه‌های تعمیرات یا خرید المنت جدید. به طور کلی، اگر در تعمیرات، صنعت یا پژوهش فعالیت دارید، یادگیری ساخت المنت یک مهارت کاربردی است. برای دریافت آموزش ساخت المنت خانگی، در ادامه این مطلب با ما همراه باشید.
المنت حرارتی چیست
المنت حرارتی قطعه‌ای است که انرژی الکتریکی را به گرما تبدیل می‌کند. این قطعه در بسیاری از وسایل گرمایشی مورد استفاده قرار می‌گیرد و اساس کار آن اثر ژول است؛ یعنی تبدیل انرژی الکتریکی به حرارت به دلیل مقاومت الکتریکی. مواد تشکیل‌دهنده المنت حرارتی به شرح زیر است:
- نیکروم (80% نیکل + 20% کروم): متداول‌ترین ماده برای المنت‌های خانگی.
- کانتال (آهن + کروم + آلومینیوم): مقاوم در برابر اکسیداسیون در دماهای بالا.
- تنگستن: در لامپ‌های حرارتی و کوره‌ها
- سرامیک و سیلیکون کارباید: برای مصارف صنعتی

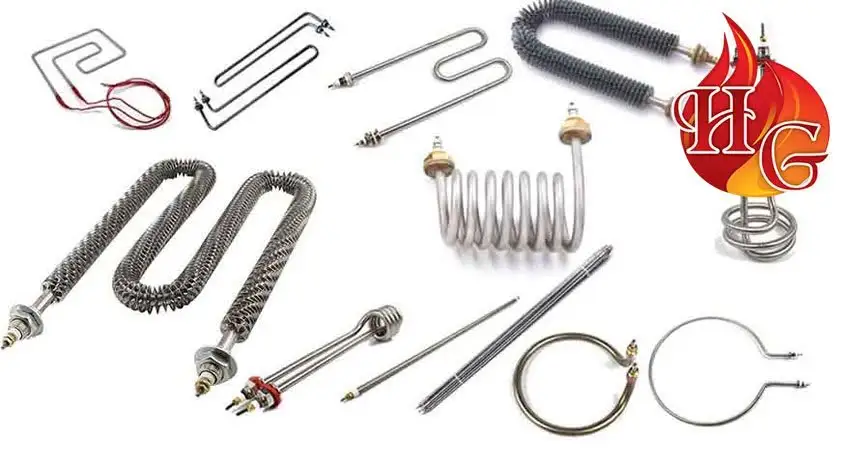

انواع المنت حرارتی و کاربردهای آن‌ها عبارت‌اند از:
المنت میله‌ای: معمولاً از یک سیم نیکروم درون لوله فلزی (فولاد یا مس) پر شده با پودر اکسید منیزیم تشکیل شده است.
کاربرد المنت میله‌ای موارد زیر است: سماور برقی، آبگرمکن، فرهای صنعتی.
المنت سرامیکی: از مواد سرامیکی با مقاومت بالا ساخته می‌شود و گرمای یکنواختی تولید می‌کند.
کاربرد المنت سرامیکی موارد زیر است: بخاری برقی، دستگاه‌های پزشکی، صنایع پلاستیک.
المنت کویلی: سیم‌پیچی از جنس نیکروم که در معرض هوا یا داخل عایق قرار می‌گیرد.
کاربرد المنت کویلی موارد زیر است: سشوار، توستر، اتو.
المنت سیلیکون کارباید: برای دماهای بسیار بالا (تا 1500 درجه سانتی‌گراد) مناسب است.
کاربرد این المنت موارد زیر است: کوره‌های صنعتی، آزمایشگاه‌ها.
المنت PTC (خودتنظیم‌شونده): با افزایش دما، مقاومت آن بیشتر شده و جریان را کاهش می‌دهد (امن‌تر از نیکروم).
کاربرد المنت PTC موارد زیر است: بخاری‌های خودرو، دستگاه‌های گرمایشی هوشمند.
آموزش ساخت المنت حرارتی خانگی
ساخت المنت حرارتی خانگی نیازمند دقت و رعایت اصول ایمنی است؛ زیرا با برق و حرارت بالایی سروکار دارد. در اینجا یک روش ساده برای ساخت یک المنت مقاومتی ساده (مشابه المنت بخاری یا سماور) ارائه می‌شود.
مواد و ابزار مورد نیاز:
- سیم نیکروم: قطر 0.2 تا 0.5 برای ولتاژ پایین.
- لوله سرامیکی یا چینی عایق (به‌عنوان پایه)
- سیم مسی
- منبع تغذیه: باتری یا ترانسفورماتور کم ولتاژ (12-24 ولت)
- خاک نسوز یا اکسید منیزیم (اختیاری، برای عایق‌کاری)
- دماسنج (ترمومتر)
مراحل ساخت المنت حرارتی ساده به شرح زیر است:
- محاسبه طول سیم نیکروم: مقاومت سیم نیکروم را از جدول مشخصات پیدا کرده و با استفاده از قانون اهم و توان مورد نظر، طول سیم را محاسبه کنید.
(R = V/I و P = V x I)
R: مقاومت
V: ولتاژ
I: جریان
P: توان
- پیچیدن سیم حول پایه: سیم نیکروم را به شکل فنر یا مارپیچ حول پایه بپیچید تا سطح تماس افزایش یابد. بین حلقه‌ها فاصله بگذارید تا از اتصال کوتاه جلوگیری شود.
- اتصال به سیم مسی: دو سر سیم نیکروم را به سیم‌های مسی لحیم یا با پیچ وصل کنید.
- عایق‌کاری (اختیاری): اگر المنت در معرض هواست، آن را داخل یک لوله سرامیکی یا پوسته فلزی پر شده با خاک نسوز قرار دهید.
- تست المنت: آن را به یک منبع کم ولتاژ (مثلاً 12 ولت) وصل کنید. با مولتی‌متر جریان و ولتاژ را بررسی کنید. اگر داغ نمی‌شود، طول سیم را کم کنید یا ولتاژ را افزایش دهید.
مراحل ساخت المنت صنعتی
ساخت المنت حرارتی صنعتی یک فرایند تخصصی است که نیاز به دانش مواد، مهندسی برق و ایمنی بالا دارد. در اینجا مراحل اصلی ساخت یک المنت صنعتی (مانند المنت توبولار، سرامیکی یا سیلیکون کارباید) توضیح داده شده است.
- انتخاب نوع المنت بر اساس کاربرد:
المنت توبولار: برای آبگرمکن و دیگ‌های بخار
المنت سرامیکی: برای گرمایش قالب‌های پلاستیک
المنت سیلیکون کارباید: برای کوره‌های با دمای بالا
المنت میله‌ای: برای تزریق پلاستیک و صنایع فلزی
- انتخاب مواد اولیه:
سیستم مقاومتی (عنصر گرمایشی):
نیکروم: برای دمای تا 1200 درجه سانتی‌گراد
کانتال: برای کوره‌ها
تنگستن و مولیبدن: برای کوره‌ها و دماهای تا 2500 درجه سانتی‌گراد
سیلیکون کارباید: برای کوره‌های صنعتی با دمای 1500 درجه سانتی‌گراد
- عایق الکتریکی و حرارتی
پودر اکسید منیزیم: برای المنت‌های توبولار
سرامیک آلومینا: برای المنت‌های سرامیکی
فیبر نسوز: عایق در کوره‌ها
- پوسته
فولاد ضدزنگ: برای محیط‌های مرطوب
اینکونل: مقاوم در برابر خوردگی و دماهای بالا
مس: برای انتقال سریع گرما
- طراحی و محاسبات الکتریکی:
محاسبه مقاومت (R= V*V/P)
تعیین طول و قطر سیم نیکروم
محاسبه جریان (I= P/V)
طراحی مکانیکی: ابعاد، شکل (مارپیچ، تخت، میله‌ای) و نحوه نصب
- فرایند ساخت (مثال: المنت توبولار)
آماده‌سازی سیم مقاومتی: برای افزایش سطح تماس، سیم را به شکل فنر یا مارپیچ می‌پیچند.
مونتاژ در پوسته فلزی: سیم درون لوله فلزی قرار می‌گیرد. لوله با پودر اکسید منیزیم پر و فشرده می‌شود (عایق الکتریکی و حرارتی). دو سر لوله مهروموم می‌شود تا ضد آب باشد.
شکل‌دهی نهایی: لوله را به شکل U مارپیچ یا مستقیم خم می‌کنند.
اتصال پایه‌های برق: دو سر المنت به سیم‌های مسی با عایق نسوز متصل می‌شود.
تست‌های نهایی: تست مقاومت با اهم‌متر، تست عایق و تست حرارتی در دمای کاری.
نکات ایمنی و استانداردهای لازم در ساخت المنت
رعایت نکات ایمنی و استانداردهای لازم در المنت‌سازی بسیار حیاتی است. از این رو در این بخش به این نکات اشاره می‌کنیم.
- از سیم نیکروم باکیفیت استفاده کنید.
- حتماً عایق‌کاری (مثل اکسید منیزیم) انجام شود.
- المنت را به سیستم ارت وصل کنید.
- از ترموستات برای کنترل دما استفاده شود.
- در محیط خشک و دور از مواد اشتعال‌زا نصب شود.
استانداردهای لازم:
- رعایت IEC 60335 برای مصارف خانگی
- مطابقت با UL 499 در صورت صادرات
- تست مقاومت و عایق‌کاری قبل از استفاده
تست نهایی:
- تست مقاومت سیم (اهم‌سنجی)
- تست عایق (با مگا اهم‌متر)
- تست حرارتی (کارکرد در دمای ماکسیمم)
جمع‌بندی
در این مطلب ابتدا المنت حرارتی و انواع آن را معرفی کردیم. سپس راهنمایی جامع را برای ساخت المنت حرارتی خانگی خدمت شما ارائه نمودیم. در ادامه به نحوه ساخت المنت صنعتی نیز پرداختیم. از آنجایی که نمی‌توان هر نوع المنتی را به‌صورت خانگی ساخت، در صورت نیاز به انواع المنت‌های حرارتی پیچیده‌تر می‌توانید آن را از هیترگستر تهیه نمایید. گروه هیترگستر با کادری مجرب شما را در تهیه مناسب‌ترین تجهیزات صنعتی به‌صورت رایگان راهنمایی می‌نماید. برای کسب اطلاعات بیشتر به وب‌سایت رسمی این مجموعه مراجعه فرمایید.
