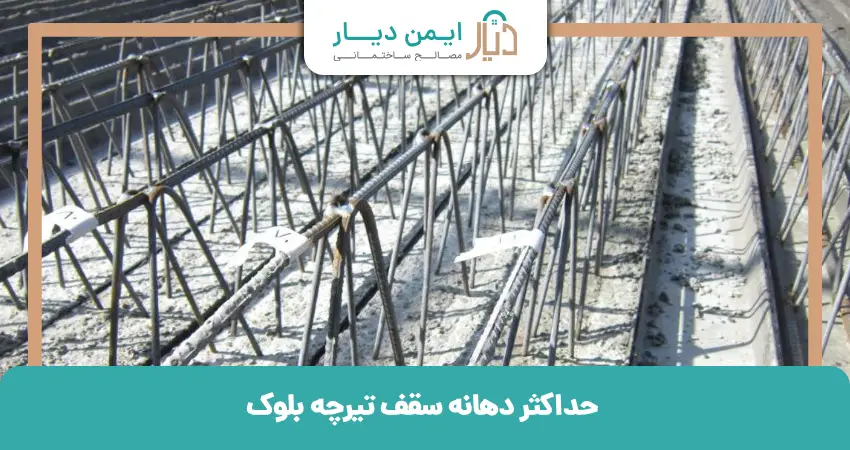

رویای داشتن فضاهای وسیع و بدون ستون، همواره در ذهن معماران و سازندگان نقش بسته است. سقف تیرچه بلوک، به عنوان یکی از رایج‌ترین سیستم‌های پوشش سقف، تا چه اندازه می‌تواند این رویا را به واقعیت نزدیک کند؟ حداکثر دهانه سقف تیرچه بلوک نه تنها یک پرسش فنی، بلکه مرز باریکی میان جسارت در طراحی و الزامات سازه‌ای است. در این مطلب، به کاوش در این مرزها، عوامل مؤثر و راهکارهای دستیابی به دهانه‌های بهینه خواهیم پرداخت تا با دیدی باز، سقف‌هایی ایمن و کارآمد بنا کنیم.
تیرچه بتنی چیست
تیرچه بتنی یکی از اجزای اصلی و باربر در سیستم سقف‌های تیرچه و بلوک است که به عنوان یک عضو خمشی، بار سقف را به تیرهای اصلی یا دیوارها منتقل می‌کند. این تیرچه‌ها معمولاً به صورت پیش‌ساخته در کارگاه‌ها تولید می‌شوند، هرچند امکان ساخت درجا نیز در شرایط خاص وجود دارد.
یک تیرچه بتنی استاندارد (خرپایی) عموماً از چند بخش اصلی تشکیل شده است: پاشنه بتنی (بتن پاشنه)، آرماتورهای کششی تحتانی که درون پاشنه قرار می‌گیرند، آرماتور فوقانی (میلگرد مونتاژ یا گاهی باربر) و میلگردهای عرضی (زیگزاگ یا خرپا) که آرماتورهای فوقانی و تحتانی را به هم متصل کرده و وظیفه تحمل نیروهای برشی و همچنین حفظ یکپارچگی تیرچه در هنگام حمل و نصب را بر عهده دارند.

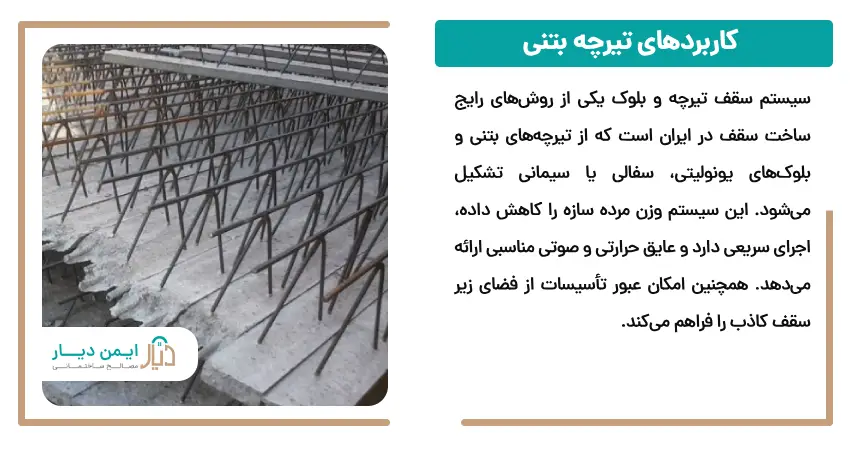

کاربردهای تیرچه بتنی
سیستم سقف تیرچه و بلوک، یکی از رایج‌ترین روش‌های اجرای سقف در ساختمان‌های مسکونی، اداری، تجاری و حتی برخی سازه‌های صنعتی با دهانه‌های متوسط در ایران است. کاربرد اصلی تیرچه‌های بتنی، تشکیل دال یک‌طرفه در این نوع سقف‌هاست. بلوک‌های یونولیتی، سفالی یا سیمانی که بین تیرچه‌ها قرار می‌گیرند، نقش پرکننده داشته و وزن مرده سقف را کاهش می‌دهند.
از جمله مزایای استفاده از تیرچه بتنی می‌توان به سرعت اجرای نسبتاً بالا، کاهش وزن کلی سازه در مقایسه با دال‌های بتنی توپر، عایق حرارتی و صوتی بهتر (بسته به نوع بلوک) و امکان عبور تأسیسات از فضای خالی زیر سقف کاذب اشاره کرد.
جدول دهانه تیرچه
جداول استاندارد دهانه تیرچه به عنوان یک راهنمای اولیه برای مهندسان و مجریان عمل می‌کنند تا بتوانند برآوردی از مشخصات تیرچه مورد نیاز برای یک دهانه خاص داشته باشند. این جدول به صورت زیر است:
|
طول دهانه مجاز (متر) |
عرض تیرچه (سانتی‌متر) |
ارتفاع تیرچه (سانتی‌متر) |
طول تیرچه (متر) |
|
3-4 |
10-12 |
20-25 |
3.2-4.2 |
|
4-5 |
12-14 |
25-30 |
4.2-5.2 |
|
5-6 |
14-16 |
30-35 |
5.2-6.2 |
|
6-7 |
16-18 |
35-40 |
6.2-7.2 |
|
7-8 |
18-20 |
40-45 |
7.2-8.2 |
طراحی دقیق و نهایی سقف تیرچه بلوک، شامل انتخاب مشخصات تیرچه، باید الزاماً توسط مهندس محاسب و بر اساس محاسبات فنی کامل و با در نظر گرفتن تمامی بارهای وارده و ضوابط آیین‌نامه‌های معتبر انجام شود.
حداقل طول نشیمن تیرچه
طول نشیمن تیرچه، به میزان طولی از انتهای تیرچه گفته می‌شود که بر روی تکیه‌گاه (تیر اصلی، کلاف بتنی یا دیوار باربر) قرار می‌گیرد. رعایت حداقل طول نشیمن برای انتقال صحیح و ایمن بارهای وارده از سقف به تکیه‌گاه‌ها و جلوگیری از بروز شکست برشی یا لهیدگی در محل اتصال، بسیار حیاتی است.
مقدار حداقل طول نشیمن به عواملی چون نوع تکیه‌گاه، میزان بار وارده و ضوابط آیین‌نامه‌ای بستگی دارد. به طور معمول، برای تیرچه‌هایی که بر روی تیرهای بتنی یا فولادی قرار می‌گیرند، حداقل طول نشیمن در حدود ۱۰ تا ۱۲ سانتی‌متر در نظر گرفته می‌شود.
تیرچه دوبل
در برخی از قسمت‌های سقف تیرچه و بلوک، ممکن است به دلیل وجود بارهای متمرکز بیشتر یا نیاز به تقویت موضعی، استفاده از یک تیرچه منفرد پاسخگوی نیاز باربری نباشد. در چنین شرایطی، از تیرچه دوبل یا تیرچه مضاعف استفاده می‌شود. تیرچه دوبل به معنای قرار دادن دو تیرچه استاندارد به صورت موازی و کاملاً چسبیده به یکدیگر است.
از موارد کاربرد تیرچه دوبل می‌توان به زیر دیوارهای غیرسازه‌ای (تیغه‌ها) که مستقیماً روی سقف قرار می‌گیرند، اطراف بازشوهای بزرگ در سقف (مانند نورگیرها یا راه‌پله‌ها)، یا در دهانه‌هایی که بار زنده بیشتری نسبت به سایر نقاط سقف دارند، اشاره کرد.

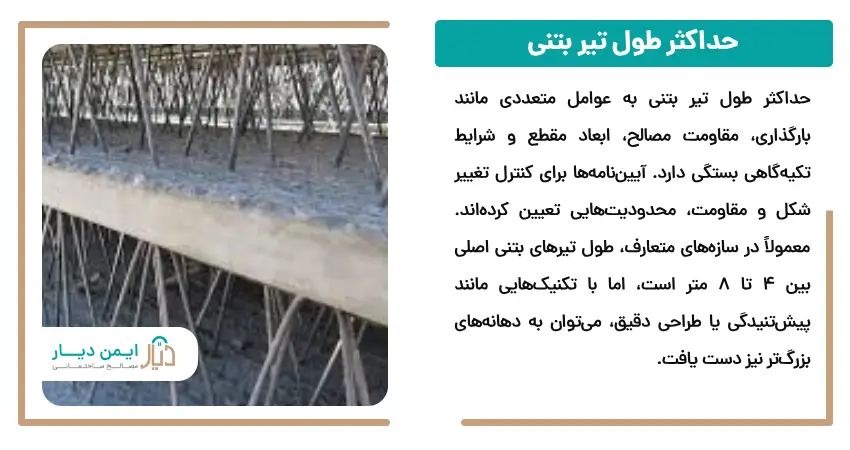

حداکثر طول تیر بتنی
بحث حداکثر طول تیر بتنی، یک موضوع پیچیده در طراحی سازه است و به عوامل متعددی بستگی دارد. این عوامل شامل نوع بارگذاری (مرده و زنده)، مقاومت مشخصه بتن و فولاد، ابعاد مقطع تیر (عرض و ارتفاع) و شرایط تکیه‌گاهی (ساده، گیردار، ممتد) هستند. آیین‌نامه‌های طراحی سازه محدودیت‌هایی را برای نسبت طول به ارتفاع تیرها جهت کنترل تغییر شکل (خیز) و همچنین الزامات مربوط به مقاومت خمشی و برشی ارائه می‌دهند.
به طور کلی، با افزایش طول تیر، برای حفظ مقاومت و کنترل خیز، نیاز به افزایش ارتفاع مقطع و میزان آرماتورگذاری است که این امر می‌تواند از نظر اقتصادی یا معماری محدودیت‌هایی ایجاد کند. در سازه‌های متعارف، طول تیرهای بتنی اصلی معمولاً در بازه ۴ تا ۸ متر قرار می‌گیرد، اما با استفاده از تکنیک‌های خاص مانند پیش‌تنیدگی یا طراحی دقیق، می‌توان به دهانه‌های بسیار بزرگ‌تری نیز دست یافت.
حداکثر فاصله ستون‌ها در سقف تیرچه بلوک
حداکثر فاصله ستون‌ها در سازه‌هایی که سقف آن‌ها با سیستم تیرچه و بلوک اجرا می‌شود، به طور مستقیم به حداکثر دهانه اقتصادی و فنی تیرهای اصلی (پل‌ها) که بار سقف را به ستون‌ها منتقل می‌کنند، بستگی دارد. خود سیستم تیرچه و بلوک عمدتاً برای پوشش دهانه‌های بین تیرهای اصلی طراحی شده است. معمولاً حداکثر دهانه مجاز و اقتصادی برای تیرچه‌های خرپایی معمولی در حدود ۷ تا نهایتاً ۸ متر است، هرچند با تمهیدات خاص یا استفاده از تیرچه‌های پیش‌تنیده می‌توان این مقدار را افزایش داد، اما فاصله ستون‌ها، دهانه تیرهای اصلی را تعیین می‌کند.
در ساختمان‌های مسکونی و اداری متعارف، فاصله ستون‌ها اغلب بین ۴ تا ۷ متر متغیر است. افزایش این فاصله منجر به نیاز به تیرهای اصلی با ارتفاع بیشتر و آرماتور سنگین‌تر شده که می‌تواند هزینه‌ها را افزایش داده و محدودیت‌هایی در ارتفاع مفید طبقات ایجاد کند.
نتیجه گیری
دستیابی به حداکثر دهانه مطلوب در سقف‌های تیرچه بلوک، موضوعی است که با درک عمیق از رفتار سازه‌ای تیرچه‌ها و بهره‌گیری هوشمندانه از تیرچه‌های دوبل در نقاط حساس، میسر می‌شود. اگرچه جداول راهنما و شناخت محدودیت‌های تیرهای اصلی و فواصل ستون‌ها دید کلی ارائه می‌دهند، اما همواره محاسبات دقیق مهندسی و رعایت ضوابط آیین‌نامه‌ای، تضمین‌کننده ایمنی، کارایی و دوام سازه خواهند بود. با این رویکرد، می‌توان فضاهایی بهینه، اقتصادی و مهم‌تر از همه، مطمئن برای کاربران نهایی خلق کرد و از پتانسیل این سیستم سقف پرکاربرد به بهترین شکل بهره برد.
